板框壓濾機的結構說明

1. 手動板框式壓濾機分別由濾框、濾布、濾板和濾板濾布組成的過濾部件和對過濾部分進行壓緊(手輪、千斤頂)的機架部件，止推板端各孔，分別為進料孔，進洗滌液孔，濾液排出集液孔，洗滌液排出集液孔等。根據(jù)您選用的壓濾機型號接裝管路。




2.液壓壓緊板框式壓濾機由主機（機架和濾室）、液壓部件和電氣等部分組成。

2.1 主機部分

主機由兩根橫梁，其兩端分別固定在止推板1和液壓缸座11的兩側面，構成機架。在左右橫梁8上垂直擱置、依次排列著由濾框3、濾板4、濾布5組成的若干濾室；并可沿橫梁作水平方向移動。壓緊板7與活塞桿9鉸接。由液壓缸活塞驅使前后移動，壓緊濾框、濾板，達到液壓工作壓力后，旋轉鎖緊螺母10鎖緊保壓。再關閉電機，即可進料過濾。

2.2 液壓部件

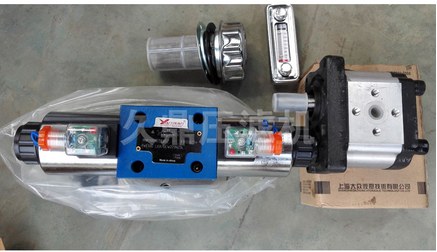

液壓部件由液壓輔件（油箱和濾油器）、液壓泵、閥、液壓缸和管路等組成。

液壓用油需經(jīng)20μm孔徑過濾，加油至液面線上限，電動機驅動油泵，壓力油經(jīng)電磁閥進入液壓缸；推動活塞完成濾室的壓緊和放松工序。液壓工作壓力值見各型號規(guī)格的插頁。

2.3 電氣元件

電氣元件安裝在油箱右側，操縱元件安裝在油缸座右側。
